ホーコスは工作機械、環境改善機器、建築設備機器の製造販売をおこなってる国内メーカーです。同社独自のベッドレス構造を持つ5軸マシニングセンタは、複合加工対応機種による工程集約や、多台数ラインに対応したメンテナンス性の高い設計など、生産効率と精度向上に貢献しています。ここでは、同社の5軸マシニングセンタの特徴やスペック、対応サービスなどを紹介します。
独自のベッドレス構造を持つ省スペース・高剛性設計な装置です。機械のベッド（土台）が無いため、設置スペースが従来の半分以下に抑えられ、工場レイアウトの柔軟性が大幅に向上します。機械の前後にメンテナンス機器を集約していて、側面メンテナンスが不要なので機械同士を隙間なく配置でき、搬送距離の短縮や生産ラインの効率アップに寄与します。超コンパクトで高い剛性を持ち、難削材でも重切削加工ができます。
1台の5軸マシニングセンタで切削加工と旋削加工を両立できます。多工程を1台に集約することで工程間の脱着ミスを防止でき、工程管理も効率化できます。また、高速工具交換や主軸部での工具割出し機能によりさまざまな加工に柔軟に対応でき、生産効率が大幅に向上します。
メンテナンス機器を機械の前後面に集約し、側面からのアクセスを不要にした設計は複数台を隙間なく配置できることに加えメンテナンス性も向上しています。生産ラインでは機械間ピッチを最小限に抑えることができ、搬送距離短縮と効率的なラインを構築できます。また、ベッドレス構造は切りくず排出性が高く、長時間の安定稼働を支える高剛性も確保できます。多台数構成のラインも最適化できます。
コンパクトで高剛性なベッドレス構造を採用した、省スペースで高精度同時5軸制御が可能な装置です。移動量はX軸350mm、Y軸250mm、Z軸350mm、早送り速度30m/min、主軸最高回転数40,000min⁻¹、工具収納32本の仕様で、超音波加工にも対応します。設置スペースは990mm×2,200mmと小さく、効率的な生産ライン構築に貢献します。
| 各軸移動量（X/Y/Z) | 350mm/250mm/350mm |
|---|---|
| 最大ワーク寸法 | 記載なし |
| テーブルサイズ | 記載なし |
| テーブル最大積載重量 | 記載なし |
| 早送り速度 | 30m/min |
| 主軸回転速度 | 40,000min-1 |
| 主軸テーパ | 記載なし |
引用元HP：ホーコス公式YouTube
https://www.youtube.com/@HORKOSCORP/search?query=5%E8%BB%B8
φ1,000の大型C軸テーブルを搭載し、大型脆性材料の加工に対応できる5軸マシニングセンタです。コンパクトなベッドレス構造で、加工エリアの下に構造部品がなく、スラッジが機械の駆動部や摺動部に入りにくいので長寿命かつ高精度な長時間加工をおこなうことができます。
| 各軸移動量（X/Y/Z) | 1,000mm /1,000mm/700mm |
|---|---|
| 最大ワーク寸法 | 記載なし |
| テーブルサイズ | φ1,000 |
| テーブル最大積載重量 | 記載なし |
| 早送り速度 | X軸・Y軸・Z軸 24m/min |
| 主軸回転速度 | 12,000min-1 |
| 主軸テーパ | 記載なし |

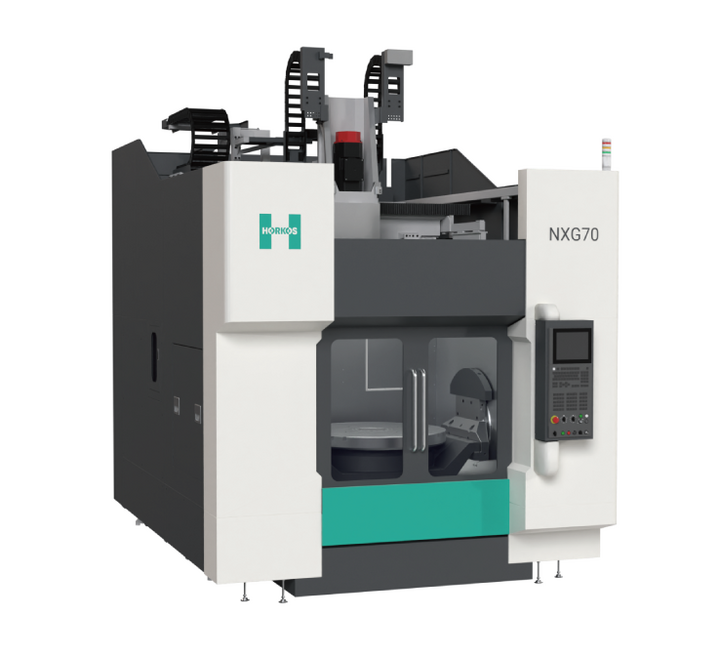

切削加工と旋削加工を1台で集約できる高汎用性機種です。新開発のφ80mmカービッククランプ式主軸を搭載し、旋削工具使用時は高精度に回転位置を決めることができます。ATC動作なしで主軸部での工具割出をする高速工具交換機能を備えています。
| 各軸移動量（X/Y/Z) | 500mm/450mm/500mm |
|---|---|
| 最大ワーク寸法 | 記載なし |
| テーブルサイズ | 記載なし |
| テーブル最大積載重量 | 記載なし |
| 早送り速度 | 62m/min |
| 主軸回転速度 | 12,000 min-1 |
| 主軸テーパ | 記載なし |
| スクールの有無 | 公式HPに記載なし |
|---|---|
| アフターフォロー | 公式HPに記載なし |
| 製品保証年数 | 公式HPに記載なし |
| 所在地 | 広島県福山市草戸町3-12-20 |
|---|---|
| 電話番号 | 公式サイトに記載なし |
| 公式HP | https://www.horkos.co.jp/ |
