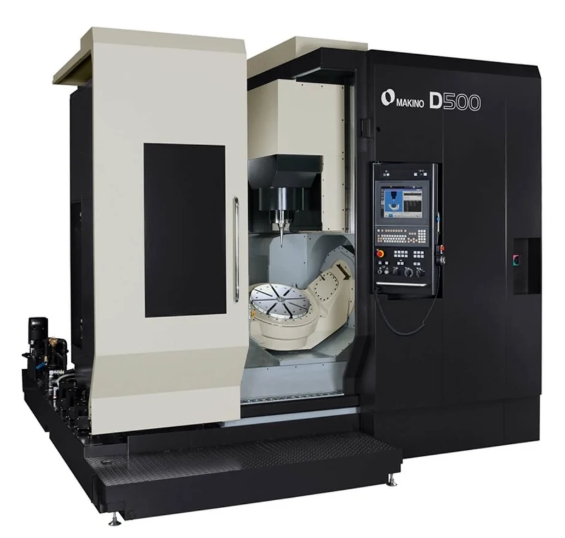

牧野フライス製作所のD500は、機械加工現場に導入しやすく成果に繋がる5軸加工機です。医療や半導体、各種試作部品、航空宇宙関係ではブリスク、インペラなどといった複雑形状を対象とする部品です。金型加工において積極的に同時5軸加工を使用する新たなソリューションとして、同時３軸加工を凌ぐメリットを提供しています。
150゜傾斜が可能なクレードルに360゜回転するテーブルを組み込んだトラニオン構造により、重いワークを積載することを可能としたソリューションです。回転体を直接駆動する応答性の高いDDモータを採用していることに加え、バックラッシがなく割出し精度が向上しているため精度の劣化もありません。傾斜軸両端のDDモータは完全に同期させており、偏荷重となるワークでも左右のトルクを適正に配分することで、揺りかごのねじれも防止しています。
能率的な加工ができる機械ほど休みなく稼動させたいと考えるでしょう。D500は稼働率を高めるパレットチェンジャ(特別仕様)を付属することができます。オペレータのテーブルへの接近性を損なわないように配慮した設計であり、最大21枚のパレットを収納できるパレットマガジンも付属可能となっています。パレット搬送システム モジュールMMC2にも接続することができ、パレットが共通する横形マシニングセンタa51nxと組み合わせることでフレキシブルなラインを構築することも可能です。
製品動画は見つかりませんでした。
| テーブル作業面の大きさ | Φ500 mm |
|---|---|
| X軸 | 550 mm |
| Y軸 | 1000 mm |
| Z軸 | 500 mm |
| A軸 | 150°（-120 ～ +30°） |
| C軸 | 360°（連続回転） |
| 主軸回転速度 |
50 ～ 14000 min-1 特別仕様：20000、30000 min-1 |
| 主軸端（呼び番号） |
BT40（7/24テーパ #40） 特別仕様：HSK-A63、HSK-F63 |
| 早送り速度 |
X軸：48000 mm/min Y・Z軸：50000 mm/min A・C軸：18000°/min |
| 切削送り速度 |
X軸：1 ～ 48000 mm/min Y・Z軸：1 ～ 50000 mm/min A・C軸：1 ～ 18000°/min |
| 最大ワーク寸法 | Φ650 × 500 mm（制限あり） |
| 最大積載質量 |
350 kg 特別仕様：500 kg |
| 工具収納本数 |
40本 特別仕様：60、80、113、155、197、323本 |
| 工具最大長さ | 300 mm |
| 工具最大径 | Φ70 / 140 mm（制限なし / あり） |
| 工具最大質量 | 8 kg |
これまで金型加工において同時5軸加工の必要性は極めて少ないと考えられていましたが、マキノは金型加工において積極的に同時5軸加工を使用するソリューションを目指して開発を行いました。その結果完成したD500は同時3軸加工をも凌ぐメリットを提供することができ、機械加工現場に導入しやすくなっています。
