牧野フライス製作所は、製造現場におけるさまざまな困りごとに対して、製品や加工技術、ソフトウェア、サービスにてサポートを行っている企業です。同社は多彩な5軸制御立形マシニングセンタを提供していますが、本記事では「DA500」をご紹介しています。どのような特徴を持った機器なのかをまとめていますので、興味のある方はぜひ参考にしてください。

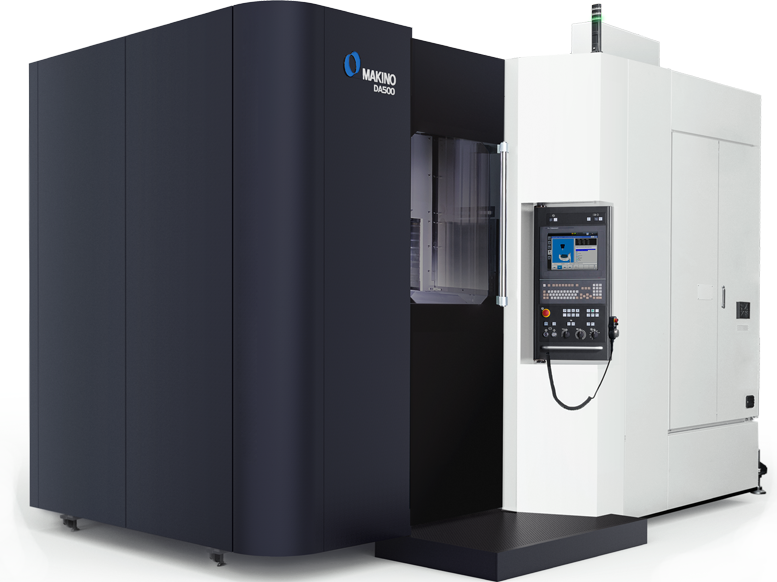

牧野フライス製作所が提供している「DA500」は、Φ 800 × 500mmのワークに対応が可能な5軸制御立形マシニングセンタです。複雑な立体形状・滑らかな曲面形状、高い加工品位が求められる半導体製造装置部品に対応ができるほか、航空宇宙やエネルギー関連、産業ロボットといったように、さまざまな産業機器部品の加工において生産性向上が期待できます。
「DA500」は、俊敏な軸動作を行うことによって切削時間を短縮するとともに、主軸加速度や位置決め時間、工具交換時間など、非切削時間も短縮することによって、作業の効率化に繋げています。
機械設置面積16.3m2となっていますが、Φ800×500mmのワークに対応が可能。「加工ワークは大きくなるものの、工場は大きくできない」という現場の悩みに応えた5軸制御立形マシニングセンタです（パレットマガジン仕様でも面積21.9m2）。
| テーブル作業面の大きさ | Φ500 mm |
|---|---|
| X軸 | 800 mm |
| Y軸 | 900 mm |
| Z軸 | 550 mm |
| A軸 | 150°（-120 ～ +30°） |
| C軸 | 360°（連続回転） |
| 主軸回転速度 | 50 ～ 20000 min-1 |
| 主軸端（呼び番号） | HSK-A63 |
| 早送り速度 | 60000 mm/min（X・Z軸） 58000 mm/min（Y軸） 18000°/min（A軸） 36000°/min（C軸） |
| 切削送り速度 | 1〜50000 mm/min（X・Y・Z軸） 1〜18000°/min（A軸） 1〜36000°/min（C軸） |
| 最大ワーク寸法 | Φ800 × 500 mm（制限あり） |
| 最大積載質量 | 350 kg |
| 工具収納本数 | 60本 特別仕様：118、311本 |
| 工具最大長さ（HSK） | 300 mm |
| 工具最大径 | Φ70 / 140 mm（制限なし / あり） |
| 工具最大質量 | 8 kg |
| パレットテーブル仕様 | 特別仕様：400 × 400 / Φ500 mm |
| 機械本体高さ（標準仕様） | 3475 mm |
| 機械本体質量（標準仕様） | 18000 kg |
牧野フライス製作所が提供している「DA500」は、「時間あたりの生産性」「面積あたりの生産性」といった、部品加工における生産性向上を目指している点が特徴です。また、設置面積を抑えながらも最大ワークは直径800mm、高さ500mmである点もポイント。加工ワークが大きくなるものの工場は大きくできないと悩んでいる場合に注目したいマシニングセンタであるといえます。
