公開日： ｜最終更新日時：

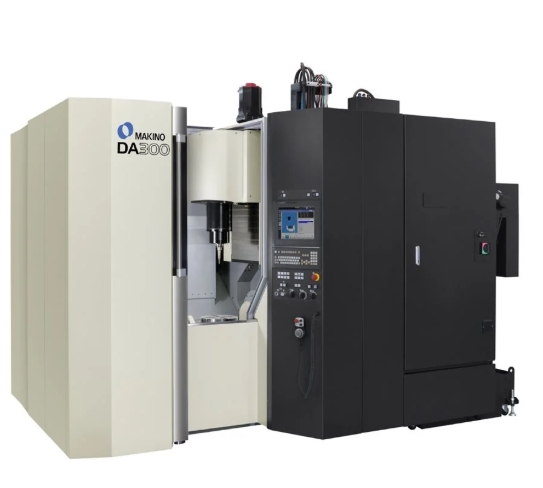

DA300は横型マシニングセンタの設計特性を取り入れた部品加工向け5軸制御立型マシニングセンタです。産業用油空圧機器や光学・電子・半導体部品のほか、医療・歯科用製品や自動車部品、航空宇宙部品などの分野で増加している複雑・一体化する部品の加工ニーズに適合できるよう、ワンチャッキングの多面加工に対応できるソリューションです。
高精度・高速・安心を追求した5軸マシニングセンタです。高剛性・低重心構造によりオーバハングを最小限に抑え、高速回転時の振動や環境温度変化の影響を低減します。GIドリリングやGIミーリング、高速主軸、高速工具交換により切削時間・非切削時間を短縮し、高能率加工を実現します。さらに、干渉防止や工具監視、切りくず処理などの機能を備え、安全性と安定した加工をサポートすることができるソリューションです。
高剛性A/C軸や十分な熱対策により、高精度加工を支える設計を採用しています。GIドリリング・GIミーリング、20,000回転まで1.5秒で到達する主軸、高速工具交換などにより生産性を向上します。Vision B.T.S.による工具破損検出や工具画像照合機能、コリジョンセーフガード、iセットアップ（オプション）が作業を支援します。また、切りくず排出機構やクーラント機能、クレーン対応により作業性にも配慮しています。
| テーブル作業面の大きさ | Φ300 mm |
|---|---|
| X軸 | 450 mm |
| Y軸 | 620 mm |
| Z軸 | 500 mm |
| A軸 | 150°（-120 ～ +30°） |
| C軸 | 360°（連続回転） |
| 主軸回転速度 | 50 ～ 20000 min-1 |
| 主軸端（呼び番号） | HSK-A63 |
| 早送り速度 |
X・Y・Z軸：60000 mm/min A軸：36000°/min C軸：54000°/min |
| 切削送り速度 |
X・Y・Z軸：1 ～ 50000 mm/min A軸：1 ～ 36000°/min C軸：1 ～ 54000°/min |
| 最大ワーク寸法 | Φ450 × 400 mm（制限あり） |
| 最大積載質量 | 250 kg |
| 工具収納本数 |
60本 特別仕様：118本 |
| 工具最大長さ（HSK） | 300 mm |
| 工具最大径 | Φ70 / 140 mm（制限なし / あり） |
| 工具最大質量 | 8 kg |
牧野フライス製作所のDA300は信頼性を追求したソリューションであり、壊れない・止まらないをコンセプトに開発されたため小物部品加工の生産性を飛躍的に向上させます。高精度・高速を強みとするソリューションであり、部品加工に適したオールインワンパッケージとして導入されています。顧客の工場環境下でもその実力をいかんなく発揮することが可能であり、品質の安定化や省エネルギー化に寄与します
