加工する部品によって、顧客から求められる内容はさまざま。
顧客の要望に過不足なく応えることができれば、会社の利益を上げることにも繋がります。
当メディアでは、導入目的・シーン別におすすめの5軸マシニングセンタを紹介します。
業務効率化・複雑加工対応で売上UP！業務効率化・
複雑加工対応で売上UP！
複雑加工対応で売上UP！
工場を進化させる1台が見つかる
5軸マシニングセンタメーカー特集
5軸加工とは
5軸加工とは、従来のX/Y/Z３軸に加え、工具またはワークの傾斜を制御する2つの回転軸を組み合わせた切削加工技術です。
1度の段取りで複数面を連続加工でき、段取り替えの手間を減らしながら複雑形状や滑らかな曲面の高精度加工を可能にします。航空機部品や医療用インプラント、自動車金型など、複雑形状を必要とする部品で広く使われています。
CAM操作や干渉チェックには習熟が求められますが、適切に運用すれば加工の自由度を大きく高められます。これにより段取り時間の短縮だけでなく、工具寿命の延びや素材ロスの削減にも寄与します。
導入検討時は設備コストや床置きスペース、オペレータ教育の必要性も考慮するとよいでしょう。
5軸マシニングセンタは、X・Y・Zの3方向の直線軸に、2つの回転・傾斜軸を追加したマシニングセンタです。回転・傾斜軸が加わることで、一度の段取りで複雑な加工を行うことができます。
5軸マシニングセンタの
メリット・デメリット
メリット
- 3軸では難しい複雑形状の加工が可能
- 段取りの回数が減るため加工時間を短縮できる
- 特殊治具が不要となりコスト削減に寄与
- 工具の突き出し量を小さくできるため
加工精度が向上
デメリット
- 3軸マシニングセンタよりも導入コストが高い
- プログラミングの難易度が高い
- オペレーターに高い知識が求められる
5軸マシニングセンタは精度及び生産効率の向上ができる一方で、操作が難しいという難点も。そのため各メーカーでは、5軸マシニングセンタを「使いこなせる」ようにセミナーやスクールなどを実施しています。メーカーを選び際には、操作をレクチャーしてくれる体制も注目したいポイントです。
5軸マシニングセンタのメリット詳細
5軸マシニングセンタは、工具を多角度で制御できるため、一度のセットアップで複数面からの加工が可能です。
ワークの着脱回数を減らし、段取り時間や手作業による仕上げを削減。複雑形状や曲面も高精度かつ一貫した品質で加工でき、リアルタイム補正機能により微小誤差を抑制します。
これらにより総加工時間・工数が短縮され、手直しや再加工のコストも低減できるため、トータルで大幅な加工コスト削減が実現します。
5軸マシニングセンタのデメリット詳細
5軸マシニングセンタは導入に際し、従来機比で約1.5～2倍の高額な初期投資が必要です。
また、多軸制御に伴うCAMプログラミングやオペレータ教育に膨大な学習コストが発生し、操作ミス防止のための高度なシミュレーションやエラー検出機能の活用が必須となります。
さらに、保守・メンテナンス体制の整備や熟練技術者の確保も課題であり、総合的な運用コストの増大に注意が必要です。
同時5軸マシニングセンタと割り出し5軸マシニングセンタの違い
同時5軸
引用元：DMG森精機公式HPhttps://www.dmgmori.co.jp/sp/5axis/）
割り出し5軸
引用元：DMG森精機公式HPhttps://www.dmgmori.co.jp/sp/5axis/）
加工部品への要求により、適切な方法が異なる
同時5軸マシニングセンタは、XYZの3軸と回転・傾斜の2軸を同時に制御して加工することが可能。3次元曲面やアンダーカットの加工ができます。
一方、割り出し5軸マシニングセンタは、回転・傾斜の2軸を動かして位置決めし、XYZの3軸で加工を実施。3次元曲面のような加工はできませんが、同時5軸よりもズレを調整しやすいのが特徴です。
3軸マシニングセンタとの
違い
5軸マシニングセンタ
引用元：INSGHT HUB（https://www.marubeni-idigio.com/insight-hub/about-5-axis-machining/）
3軸マシニングセンタ
引用元：INSGHT HUB（https://www.marubeni-idigio.com/insight-hub/about-5-axis-machining/）
軸の数が増えるため、段取り替えが不要となる
3軸マシニングセンタではX・Y・Zの直線運動だけで工具を移動させるため、斜めの面や側面を狙った切削を行う際にはワークを別の角度にセットし直さなければなりません。
加工精度を維持するには専用治具を製作し、その都度取り付ける手間が発生します。
一方、5軸マシニングセンタでは主軸ヘッドやテーブルを傾斜・回転させる二つの追加軸を活用し、工具を最適な姿勢に保ったまま任意の方向から切削することが可能です。
そのため、一度のチャッキングで複数の面を連続して加工でき、段取り替えに伴う非加工時間を抑えると同時に治具製作の工数も削減できます。
特に深穴や複数の傾斜面が混在する形状では、3軸機では奥行きや精度維持が難しい場合であっても、5軸機なら工具先端が常に適切な角度を維持することで、安定した面粗度と短いサイクルタイムを両立できます。
また、CAM上で干渉チェックを行うことで安全性を確保しながら加工を進められます。このように加工自由度が高まることで仕上げ品質が向上し、段取り替えの回数が減ることで全体のリードタイム短縮と納期対応力の強化につながります。
5軸加工の操作難易度
難易度が高いため、
メーカーのフォロー体制が重要
メーカーのフォロー体制が重要
5軸マシニングセンタは、複雑な形状や高精度な加工ができる機械ですが、操作が難しくて使いこなせないこともあるのが現実です。その難しさゆえに、各メーカーでは操作などを教えてくれるスクールを開催しているケースもあります。
5軸マシニングセンタのスクールを開催しているメーカーも紹介します。
5軸マシニングセンタの価格
公式HPにはほぼ記載がないため、
まずは見積を
まずは見積を
5軸マシニングセンタの価格は、機体のサイズや機能などによって異なります。一般的には、数千万円から1億円以上の価格帯が見込まれます。しかし、多くのメーカーで、オープン価格として表示しているため、費用感が掴みづらいところがあります。そのため、価格を知りたい場合は、直接メーカーに問い合わせて見積もりを取るのが確実です。なお、価格は、導入する設備の仕様やカスタマイズの度合いによっても変わるため、事前に複数のメーカーから見積もりを取り、比較検討することが重要です。
5軸マシニングセンタの注意点
導入時には
注意点についても確認する
注意点についても確認する
5軸マシニングセンタを導入するにあたっては、注意点も前もって把握しておくことが大切です。例えば「重量物の加工」「制御の難しさ」「機械剛性の低下」「コスト面」といった点が挙げられます。また、導入後にトラブルを発生させないためのポイントもまとめていますので、導入検討の際にぜひ参考にしてみてください。
5軸マシニングセンタの構造別3種
種類によって対応可能な加工物が異なる点に注意
5軸マシニングセンタは軸の構成によって3種類に分けることができ、対応可能な加工物のサイズや重要が決まっています。構造によって加工機そのもののサイズも変わってくるので、自社の製品に適した構造を選ぶことが大切です。
回転傾斜テーブル型
同時5軸加工機には、直線軸（X・Y・Z）をヘッド側、回転・傾斜の2軸をテーブル側で制御するタイプがあります。テーブルを傾けて回転させることで、工具をさまざまな面に向けて加工が可能になります。テーブルが横に動かないため設備が比較的小さく済み、主軸に回転軸がないことで座標も直感的に把握しやすいのが特長です。回転・傾斜軸が大きく動く構造で、3軸制御技術を活かせるため、初めて5軸機を導入する際に適しています。ただし、大型や重量物の加工には向かず、小型〜中型部品の加工に適しています。
傾斜ヘッド回転テーブル型
このタイプは、X・Y軸をヘッド側とテーブル側で分離し、ヘッドにZ軸と傾斜軸、テーブルに回転軸を備えています。ヘッドの傾斜により斜め穴や横穴の加工が可能で、テーブルの回転で全側面を連続加工できます。テーブルが傾斜しないため重量物の加工に安定性があり、横型構造によって切削くずの排出性も良好です。
円筒形状の加工に適しており、旋削機能付きの機種も多く見られます。中～大型の構造が多く、パワーを要する難削材や重切削にも対応します。
回転傾斜ヘッド型
このタイプは、X軸をテーブル側、Y・Z軸と回転・傾斜の4軸をヘッド側で制御し、加工物は完全固定のままヘッドを全方向に向けて加工します。加工物を動かさずに済むため、2,000mm以上の大型・重量物の加工に適しています。
縦型が基本で、装置も大型サイズが主流です。テーブルが傾斜・回転しない構造により、重量物でも安定した高精度加工が可能です。特に、大型ワークでの5軸加工が必要な場面で有効です。
5軸マシニングセンタの加工事例について
高い精度が求められる分野で活用されている
5軸マシニングセンタは、複雑な形状や高精度が求められる製品の加工に欠かせない技術です。航空宇宙産業や自動車部品、半導体部品など、さまざまな分野で活用されていて、具体例としてはインペラの一体加工や複雑な多面体の加工、ジェットエンジン用遠心タービン、自動車部品、半導体関連部品の加工が挙げられます。
5軸マシニングセンタの補助金
中小企業省力化投資補助金が活用可能
5軸マシニングセンタは、省人化・工程集約を実現できる高性能な加工設備ですが、その導入には高額な初期費用が必要です。
そこで注目されているのが、国の「中小企業省力化投資補助金」。補助金を活用することで、費用負担を抑えながら設備を導入できます。
【導入目的別】
5軸マシニングセンタメーカー
3選
工程集約による段取り削減
・サイクルタイム短縮なら
・サイクルタイム短縮なら
移行しやすい割出5軸による
既存工程の高速化
既存工程の高速化
ニデックオーケーケー
引用元：ニデックオーケーケー公式HP（https://www.nidec.com/jp/machine-tool/products/B700/M100/S102/NOKJ-VB-X350/）
おすすめする理由
・3軸機の愛用企業が効率化や工程集約を目指して「5軸加工の入門機」として導入するのに適しています。
・重切削でもたわみにくく安定した加工を実現する高剛性、3軸機に近い感覚で使える分かりやすい操作性、そしてそれをサポートするメーカー主催の技術講習会などが特徴。
・まずはコストを抑えつつ、技術レベルを一段上げたい企業におすすめ。
・重切削でもたわみにくく安定した加工を実現する高剛性、3軸機に近い感覚で使える分かりやすい操作性、そしてそれをサポートするメーカー主催の技術講習会などが特徴。
・まずはコストを抑えつつ、技術レベルを一段上げたい企業におすすめ。
複雑形状の試作や
精密部品加工なら
精密部品加工なら
同時5軸による自由曲面・
アンダーカット対応
アンダーカット対応
牧野フライス製作所
引用元：牧野フライス製作所公式HP（https://www.makino.co.jp/ja-jp/machine-technology/machines/vertical-5-axis/d800z）
おすすめする理由
・医療機器（人工関節）や航空機部品など、ミクロン単位の精度が求められる複雑形状加工のプロフェッショナルオペレーター向け。
・機体温度を適切に保つ熱変位対策により、長時間の加工でも寸法が安定し、難削材や曲面も美しく仕上げることが可能。
・小型部品から1トン超の大型ワークまで対応可能な幅広いラインナップで、ニッチなものづくりを支援します。
・機体温度を適切に保つ熱変位対策により、長時間の加工でも寸法が安定し、難削材や曲面も美しく仕上げることが可能。
・小型部品から1トン超の大型ワークまで対応可能な幅広いラインナップで、ニッチなものづくりを支援します。
24時間稼働・完全自動の
スマート工場を目指すなら
スマート工場を目指すなら
自動搬送システムとの
豊富な連携オプション
豊富な連携オプション
DMG森精機
引用元：DMG森精機公式HP（https://www.dmgmori.co.jp/products/machine/id=6837）
おすすめする理由
・ロボットによるワーク搬送やパレットチェンジャーとの連携など、多彩な自動化オプションを用意。長時間の無人運転や、複数台のマシンから成る大規模自動化ラインを構築できます。
・独自の制御システム「CELOS」により、生産状況の見える化や遠隔管理も容易。
・工場全体のDXを推進するIndustry 4.0に向け、機械のメンテナンスだけでなく製造プロセス全体をサポート。
・独自の制御システム「CELOS」により、生産状況の見える化や遠隔管理も容易。
・工場全体のDXを推進するIndustry 4.0に向け、機械のメンテナンスだけでなく製造プロセス全体をサポート。
顧客の要望に応えられるおすすめの
５軸マシニングセンタメーカーを詳しく紹介
量産部品の段取り削減・サイクルタイム短縮なら
ニデックオーケーケー
移行しやすい割出5軸による、既存工程の高速化を実現
一般的に5軸マシニングセンタは3軸マシニングセンタよりも剛性が弱くなりますが、ニデックオーケーケーの5軸マシニングセンタは剛性が高いことが特徴です。高剛性ゆえに、小さな穴やアルミの加工などの軽い加工はもちろん、大きな穴の加工やチタン材など、加工形態、使用工具や被削材料を選ばず幅広い加工が可能。ワークが多品種かつ、複雑化・高精度化への要求が高まる産業機械の部品加工に向いているといえます。
剛性の高さから業界で最長の製品保証3年（※1）もついているので、長く安心して利用することが可能です。
初めての5軸マシニングセンタ導入をサポートする講習・NCスクールの開催もしており、3軸オペレーターが難なく操作できる操作性と相まって、習熟ハードルが比較的低く5軸に移行できることも魅力です。
※1 編集チーム調べ。2024年7月調査時点。
※2 参照元：独立行政法人中小企業基盤整備機構 （https://portal.shoryokuka.smrj.go.jp/cs/product-catalog/?category=5軸制御マシニングセンタ）2025年3月調査時点。
※2 参照元：独立行政法人中小企業基盤整備機構 （https://portal.shoryokuka.smrj.go.jp/cs/product-catalog/?category=5軸制御マシニングセンタ）2025年3月調査時点。
ニデックオーケーケーの導入事例
引用元HP：ニデックオーケーケー公式HP
https://www.nidec.com/jp/machine-tool/case-study/
https://www.nidec.com/jp/machine-tool/case-study/
たわまない剛性の高さが決め手でした
半導体露光装置などの部品をメインに部品製造を行っています。数社のメーカーと比較しましたが、決め手は旋回・傾斜テーブルを動かした後の固定する力（ブレーキ力）でした。当社が扱う材質は、たとえばSUS304など粘っこいものや、難削材を扱うこともあるので、剛性が必要ですが、5軸機を導入済みの会社から「負荷をかけて加工するとたわんでしまう」という話を聞いていたんです。やっぱり強くないと駄目だなと思っていました。
今後、今は立型マシニングセンタで加工している部品も5軸化していき、工程集約をどんどん進めていきたいと思います。
https://www.nidec.com/files/user/www-nidec-com/machine-tool/case_study/machining-center/customers_interview_04/customers_interview_04_04.jpg
高剛性で信頼性の高い構造が決め手でした
カンガサラン・コパル社は、従来から要求の高い3D形状や精密加工に注力しており、主に工具、金型、治具の設計と製造を手掛けています。
非常に繊細で小さな光学部品から、数百kgにも及ぶ機械部品まで様々なワークに対応し、小ロット品が多いです。
従来の多くの仕事はもちろん3軸機でも行えますが、手作業が少なくなり精度が向上するのは5軸機の大きな利点です。
ニデックオーケーケーは高剛性で信頼性の高い構造を持つ機械を製造しており、それが今回購入を決めた理由です。
また、ニデックオーケーケーのマシニングセンタが当社工場のサイズ感が合っていたのも理由の一つでした。
https://www.nidec.com/files/user/www-nidec-com/machine-tool/case_study/machining-center/customers_interview_03/customers_interview_03_02.jpg
現場オペレーターからの評価も高い
神奈川県相模原市にある株式会社丹後製作所は、半導体製造装置・産業機械・自動車など、幅広い業界の部品加工に対応する部品加工メーカー。
2018年からニデックオーケーケーの5軸マシニングセンタVC-X500を導入しています。
「ワンチャックで多面の加工ができるようにして、生産の効率化・無人化に繋げていきたいなと思ったことが設備投資の検討のきっかけ」と話す代表は、特定の仕事があるから5軸機を導入するという考えではなく、まずは3軸機で流れているちょっとした加工を5軸機に置き換えて、徐々に効率化ができればよいという考えだったと言います。
現場のオペレータからは、「仕事のスピードがアップした」「主軸の剛性が高くよく削れる」「直角度などワークに求められる加工精度も出しやすく良好」といった作業効率面での評価や、「タッチセンサでワーク計測をガイダンスしてくれるソフトで芯出しが手軽にできる」「テーブルの旋回軸・傾斜軸の旋回中心測定を自動で行うシステムが便利」など、操作の手軽さを評価する声が多く挙がっています。
ニデックオーケーケーの主要な
5軸マシニングセンタ
VB-X350
引用元：ニデックオーケーケー公式HP（https://www.nidec.com/jp/machine-tool/products/B700/M100/S102/NOKJ-VB-X350/）
スペックのPOINT
- マシンストロークに対してコンパクトな設計のため、
省スペースで導入できる - テーブル中央までの距離が短く、段取り作業がしやすい
- 環境熱変位耐性の向上でビビリを抑える
| 各軸移動量 （X/Y/Z) | 500/480/460mm | 最大ワーク寸法 | 記載無し |
|---|---|---|---|
| テーブルサイズ | φ350（パレット寸法） | テーブル 最大積載重量 |
200kg（等分布荷重） |
| 早送り速度 | X・Y・Z：63,000 m/min, B：60 m/min, C:100 m/min | 主軸回転速度 | 100～12,000 min-1 |
| 主軸テーパ | 7/24 テーパ No. 40（二面拘束タイプ） |

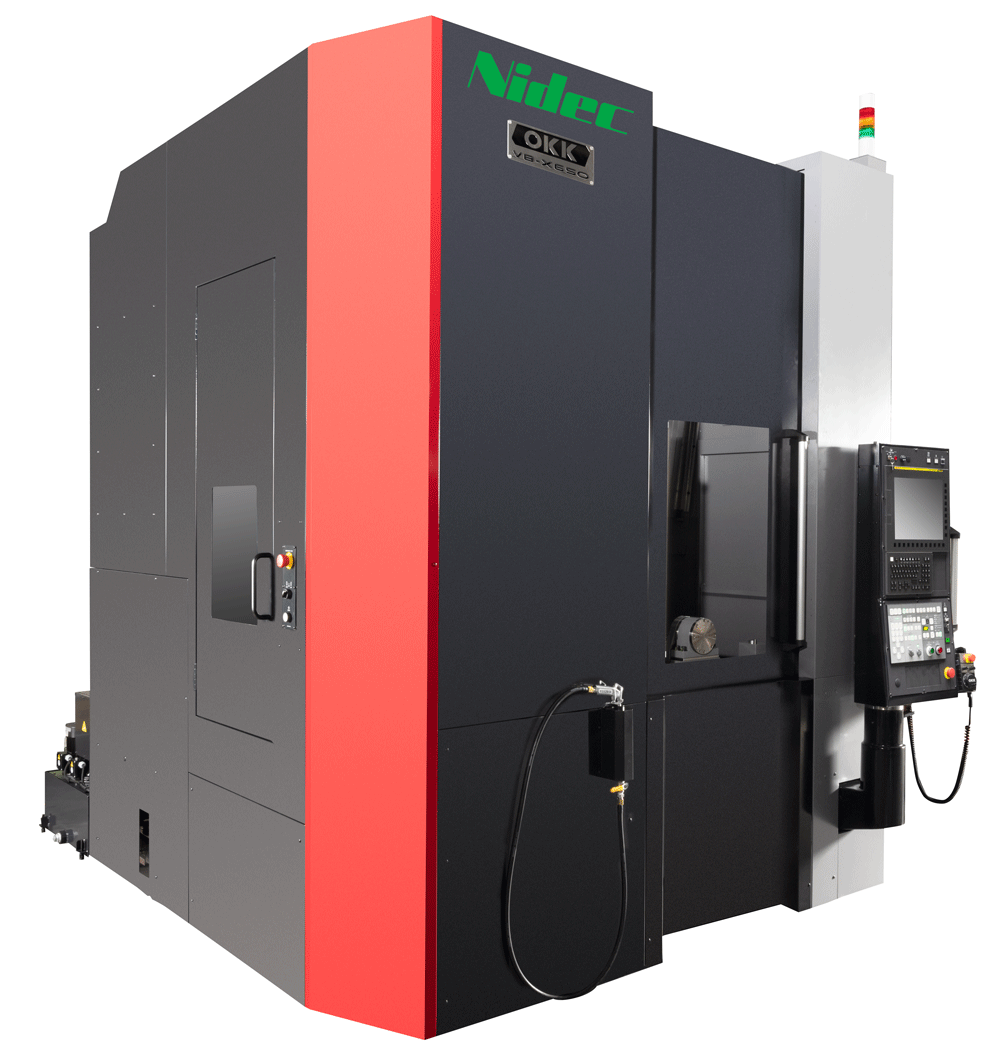

VB-X650
引用元：ニデックオーケーケー公式HP（https://www.nidec.com/jp/machine-tool/products/B700/M100/S102/NOKJ-VB-X650/）
スペックのPOINT
- テーブルにダイレクトドライブモータを標準採用し、
ノンバックラッシで高加工精度を実現 - 早送り速度 63m/min の高速送りでサイクルタイム短縮に貢献
- 強固な門型構造で高精度な加工を実現
| 各軸移動量 （X/Y/Z) | 850/610/510mm | 最大ワーク寸法 | 記載無し |
|---|---|---|---|
| テーブルサイズ | φ650(2 面幅 520mm)（パレット寸法） | テーブル 最大積載重量 |
350kg（等分布荷重） |
| 早送り速度 | X・Y・Z：63 m/min-1, B：50 m/min-1, C:100 m/min-1 | 主軸回転速度 | 100～15,000 min-1 |
| 主軸テーパ | 7/24 テーパ No. 40（二面拘束タイプ） |
引用元:ニデックオーケーケー公式YouTube(https://youtu.be/-ACSQKtiHSI)
HM-X6100
引用元：ニデックオーケーケー公式HP（https://www.nidec.com/jp/machine-tool/products/B700/M100/S102/NOKJ-HM-X6100/）
スペックのPOINT
- 独自のパレット交換機構により、
段取り側パレット高さを低床化 - 高剛性構造の5軸テーブルで、傾斜テーブルを強固にサポート
- センタートラフ構造により切屑を効果的に機外へ排出
| 各軸移動量 （X/Y/Z) | 1,050/900/1,000(+190 APC)mm | 最大ワーク寸法 | 記載無し |
|---|---|---|---|
| テーブルサイズ | φ600mm（パレット寸法） | テーブル 最大積載重量 |
650kg |
| 早送り速度 | XZ：75m/min Y：54m/min | 主軸回転速度 | 12,000min-1（OP：8,000min-1） |
| 主軸テーパ | No. 50 |
引用元:ニデックオーケーケー公式YouTube(https://youtu.be/BPqy4MyjqK4)
ニデックオーケーケーの会社情報
| 所在地 | 【本社】兵庫県伊丹市北伊丹8-10 |
|---|---|
| 電話番号 | 075-280-3920 |
| 公式サイトURL | https://www.nidec.com/jp/nidec-okk/ |
複雑形状の試作や精密部品加工なら
牧野フライス製作所
温度変化を抑える工夫で、加工誤差を抑制する
牧野フライス製作所では、航空機部品向けの5軸マシニングセンタを豊富にラインナップしています。航空機業界ならではの、厳しい加工誤差範囲に応えるため、各部の温度を均一に保ち、機械本体の姿勢変化を抑制する機能を装備。また、温度コントローラーにより内部を空調する機能も備えています。
航空機エンジン内の部品などに使用されやすいチタン合金、インコネル、ステンレスなどの難削材の加工も可能としており、航空機業界の部品加工に向いているメーカーといえます。
牧野フライス製作所の導入事例
https://mfg-hack.com/wp_control/wp-content/uploads/2021/05/kakoki-table-02-s.jpg
大型ワーク対応と、Y軸の「懐の深さ」が魅力
プラスチック射出成形金型の設計製造に始まり、現在は小ロッドを中心とした量産成形、および金属部品加工と、3つの事業が軸である株式会社関東製作所。その岐阜工場で、牧野フライス製作所製V80S・V90Sが各1台導入されています。
V80Sの許容質量2,500㎏・V90Sが5,000㎏と、それぞれ大型ワークに対応するマシンで、±30°の円錐内でヘッドが無限に回転することが可能です。
また、例えばV80SのXY軸移動量は1300㎜×1000㎜と、Y軸の移動量が大きい（懐が深い）のも特徴で、多くの金型メーカーが好んで使用しているといいます。
参照元：関東製作所グループ(https://mfg-hack.com/metal-parts-processing/815/)
牧野フライス製作所の主要な
5軸マシニングセンタ
D800Z
引用元：牧野フライス製作所公式HP（https://www.makino.co.jp/ja-jp/machine-technology/machines/vertical-5-axis/d800z）
スペックのPOINT
- 最大φ1,200mm、1,200kgの大物工作物の能率的な加工ができる
- 高精・高速加工を両立する
独自の制御技術「スーパーGI.5」で加工時間を大幅短縮 - 側面・正面・天井がオープンするオペレータドアで
クレーンによる工作物搬入が可能
| 各軸移動量 （X/Y/Z) | 1,200 mm/1,100 mm/650 mm | 最大ワーク寸法 | Φ1,000 × 550 mm（制限あり） |
|---|---|---|---|
| テーブルサイズ | 記載無し | テーブル 最大積載重量 |
1,200kg |
| 早送り速度 | 36,000 mm/min（X・Y・Z 軸）、18,000°/min（B・C 軸） | 主軸回転速度 | 50～14,000 / 12,000 min-1（＃40 / ＃50） |
| 主軸テーパ | 7/24 テーパ＃40 / ＃50 |
引用元:牧野フライス製作所公式YouTube(https://youtu.be/HiWLBEuUrdE?si=FrqmWWYKHhClA21v)
MCD2516-5XB
引用元：牧野フライス製作所公式HP（https://www.makino.co.jp/ja-jp/machine-technology/machines/horizontal-5-axis/mcd2516-5xb）
スペックのPOINT
- 高速移動での滑らかな動作を実現
- 各部の温度を均一に保ち、機械本体の姿勢変化を抑制
- 最大積載質量2000kgの大物ワークに対応
| 各軸移動量 （X/Y/Z) | 2500 mm/1600 mm/1300 mm | 最大ワーク寸法 | 2400 × 1100 × 790 mm（制限あり） |
|---|---|---|---|
| テーブルサイズ | 記載無し | テーブル 最大積載重量 |
2000kg |
| 早送り速度 | 16000 mm/min（X・Y・Z 軸）/720°/min（A・B 軸） | 主軸回転速度 | 1 ～ 6000 min-1 |
| 主軸テーパ | 7/24 テーパ＃50 |
MAG4
引用元：牧野フライス製作所公式HP（https://www.makino.co.jp/ja-jp/machine-technology/machines/horizontal-5-axis/mag4）
スペックのPOINT
- 航空機主翼リブや胴体フレームを効率的に加工可能
- 自動パレット交換装置が標準で付属しているので、
長時間の連続加工が可能 - 大出力と発熱を抑える冷却技術で大量の切りくず除去を実現
| 各軸移動量 （X/Y/Z) | 4000 mm/2200 mm/800 mm | 最大ワーク寸法 | 4000 × 2000 × 700 mm |
|---|---|---|---|
| テーブルサイズ | 記載無し | テーブル 最大積載重量 |
4000kg |
| 早送り速度 | 62700 mm/min （ X 軸 ） /50000 （ Y 軸 ） /60000 mm/min （ Z 軸 ）/9000°/min（A・C 軸） | 主軸回転速度 | 500 ～ 33000 min-1 |
| 主軸テーパ | 記載無し |
牧野フライス製作所の会社情報
| 所在地 | 【本社】東京都目黒区中根 2-3-19 |
|---|---|
| 電話番号 | 【本社】03-3717-115 |
| 公式サイトURL | https://www.makino.co.jp/ja-jp |
24時間稼働・完全自動のスマート工場を目指すなら
DMG森精機
自動化体制で労働時間を増やさずに生産能力を向上できる
DMG森精機の5軸マシニングセンタは、自動化機能が充実していることが特徴です。ワークの設置や搬送を自動化する機能を備えており、無人運転や長時間運転が可能。また、自動ツールチェンジャーやパレットチェンジャーなど、多様な自動化オプションを組み合わせることで、大量生産にも対応しています。
量産対応により長時間の稼働となると、故障や不具合が心配ですが、稼働状況のデータを集約により、故障や不具合の兆候を検出することで予防保全も実施。
大量生産が必要な自動車部品の加工でも労働時間を増やさずに加工対応できることが魅力です。
DMG森精機の導入事例
引用元HP：DMG森精機公式HPhttps://www.dmgmori.co.jp/theme/case/id=6734）
変種変量生産に柔軟に対応できる
ロボットを活用
ロボットを活用
WH-AMRによりワークの搬送を自動化。オペレーターは生産工程管理などに注力し、より効率的な生産工程を実現。月産数万台のオーダーにも対応できる自動車部品製造、数百機種にものぼる建設機械部品製造を両輪に、試作から量産まで一貫した品質保証体制を確立しています。
DMG森精機の主要な
5軸マシニングセンタ
DMU 40
引用元：DMG森精機公式HP（https://www.dmgmori.co.jp/products/machine/id=6837）
スペックのPOINT
- 同時5軸加工が初めての方でも操作しやすい
- 所要床面積は 5.1m2未満と省スペースを実現
- 厳選された自動化システム（オプション）でさまざまな要件に応える
※公式HPに詳細なスペックの記載はありませんでした。
引用元:DMG森精機公式YouTube(https://youtu.be/OQgj1fBVVXI?si=aSfwEc4gWfc3sVgE)
DMC 65 H monoBLOCK
引用元：DMG森精機公式HP（https://www.dmgmori.co.jp/products/machine/id=5864）
スペックのPOINT
- パレットチェンジャを搭載し、
自動化システムへの拡張も柔軟に対応 - 据付時間短縮に貢献する3点指示構造
- 熱変位を抑え、長時間高精度を維持
※公式HPに詳細なスペックの記載はありませんでした。
引用元:DMG森精機公式YouTube(https://youtu.be/H9Kb-pLCkeo?si=51LvUOFXLtJhGnAb)
INH 63
引用元：DMG森精機公式HP（https://www.dmgmori.co.jp/products/machine/id=6820）
スペックのPOINT
- 熱変位対策を行うことで機械の姿勢変化を抑制し高い静的精度を実現
- 全軸にツインボールねじを採用し振動抑制と機械剛性の向上
- 重切削加工から高速加工まで対応する
高剛性主軸powerMASTERを搭載
※公式HPに詳細なスペックの記載はありませんでした。
引用元:DMG森精機公式YouTube(https://youtu.be/0188-IqBBdo?si=Y14WosQcqEnryA9L
DMG森精機の会社情報
| 所在地 | 【本社】東京都江東区潮見2-3-23 |
|---|---|
| 電話番号 | 【本社】03-6758-5900 |
| 公式サイトURL | https://www.dmgmori.co.jp/ |
5軸マシニングセンタを取り扱っているメーカー21社をリサーチ。ここでは、各社の特徴や基本情報についてまとめました。5軸マシニングセンタをお探しの方は、ぜひ参考にしてください。
岩間工業所
岩間工業所は小型化したマシニングセンタ―を製造・販売していて、デスク横に設置できるサイズのものもあります。補助金、助成金の申請サポートや購入前後の相談、説明、メンテナンスなど各種サポートも充実しています。
| 所在地 |
|---|
| 静岡県静岡市清水区渋川3-13-4 |
| 電話番号 |
| （本社）054-347-1486 |
| 公式HP |
| https://www.iwama-me.co.jp/ |
岩間工業所の5軸マシニングセンタの例
MM300R-5
引用元HP：岩間工業所公式HP
https://www.iwama-me.co.jp/products
省スペース設計のモデリングマシンで、ACT9本を搭載しています。大小さまざまな切削工具に対応できるようになっていて、多方向からのミーリング・穴あけなどに優れています。
エグロ
エグロは、ミクロン単位の高精度加工に強みをもつメーカー。カスタマイズにも柔軟に対応しており、導入後の採算性を見据えて設計の提案してくれるのが魅力です。
| 所在地 |
|---|
| 長野県岡谷市御倉町8-14 |
| 電話番号 |
| 0266-22-8060（営業直通） |
| 公式HP |
| https://www.eguro.co.jp/ |

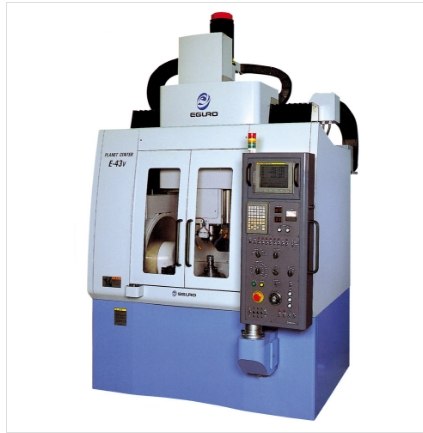

エグロの5軸マシニングセンタの例
E-43v
引用元HP：エグロ公式HP
https://www.eguro.co.jp/products/e43v/
門型構造を採用した剛性のある5軸マシニングセンタです。熱対称設計構造に加えて、3軸にスケールを搭載しており、繰り返しと追従の精度が高められています。
エンシュウ
自動車部品の加工ノウハウが豊富なエンシュウ。コンパクトでありながら高い加工能力をもつ5軸マシニングセンタを提供しています。自動車業界に合うマシンも揃えています。
| 所在地 |
|---|
| 静岡県浜松市中央区高塚町 4888 |
| 電話番号 |
| 053-588-0508 |
| 公式HP |
| https://www.enshu.co.jp/ja/ |
エンシュウの5軸マシニングセンタの例
WE30V 5axes
引用元HP：エンシュウ公式HP
https://www.enshu.co.jp/ja/virtual-exhibition/we30v5aces/?lang=jp
コンパクトながらもハイパワーな加工能力と、加工の自由度が高い同時5軸制御装置を兼ね備えたマシニングセンタです。
5軸マシニングセンタメーカーをもっとみる閉じる
オークマ
オークマでは、NCコンポーネントを自社開発し、高精度な５軸加工を実現させています。性能の高さから、自動車や航空機など幅広い分野で使用されています。
| 所在地 |
|---|
| 愛知県丹羽郡大口町下小口 5-25-1 |
| 電話番号 |
| カタログ請求は公式HPのWEBフォームを利用 |
| 公式HP |
| https://www.okuma.co.jp/ |
オークマの5軸マシニングセンタの例
MU-4000V
引用元HP：オークマ公式HP
https://www.okuma.co.jp/product/5avmc/index.php
MU-4000Vは「中小企業省力化投資補助金」の対象です。補助金を活用して導入することで、企業のコスト負担が軽減できるだけでなく、最先端の設備導入による競争力強化を実現できます。
大鳥機工
大鳥機工は、温度管理が徹底された恒温組立工場で高精度な5軸マシニングセンタを製造。旋削機能が搭載された多機能な5軸マシニングセンタも取り扱っています。
| 所在地 |
|---|
| 鳥取県鳥取市南栄町19 |
| 電話番号 |
| 0857-53-4611 |
| 公式HP |
| http://www.ohtori-kiko.co.jp/ |
大鳥機工の5軸マシニングセンタの例
GMT-630
引用元HP：大鳥機工公式HP
http://www.ohtori-kiko.co.jp/products/machinetool/page_1.html
門形タイプの5軸制御マシニングセンタです。安定した構造設計で高精度な加工を実現。同時5軸加工や多面加工にも対応することができます。
キタムラ機械
キタムラ機械はマシニングセンタの専門メーカーです。独自技術を活用し、高速・高精度・高剛性な5軸マシニングセンタを数多く世に送り出しています。
| 所在地 |
|---|
| 富山県高岡市戸出町1870 |
| 電話番号 |
| 0766-63-1100 |
| 公式HP |
| https://kitamura-machinery.co.jp/ |
キタムラ機械の5軸マシニングセンタの例
SUPERCELL-800G
引用元HP：キタムラ機械公式HP
https://kitamura-machinery.co.jp/products/同時5軸制御マシニングセンタ/p-3365/
長時間の無人運転に対応した同時5軸制御のマシニングセンタです。最大21パレット仕様のFMS対応で多品種少量生産を実現することが可能です。
コマツNTC
コマツNTCは、自動車業界に適した長時間稼働可能な高耐久の5軸マシニングセンタを提供。自動化ラインに対応し、大量生産ニーズにも応えます。
| 所在地 |
|---|
| 富山県南砺市福野100 |
| 電話番号 |
| 0763-22-2161 |
| 公式HP |
| https://ntc.komatsu/jp/ |
コマツNTCの5軸マシニングセンタの例
CX500
引用元HP：コマツNTC公式HP
https://ntc.komatsu/jp/product/machiningcenter/cx500
ライン化対応も可能な横形5軸マシニングセンタです。加工時にテーブルを逆さにすることで、切粉を楽々排出。清掃の手間が省けます。
ジェーケーエム
ジェーケーエムは、同時5軸加工や割り出し５軸加工など1台でマルチな加工ができる5軸マシニングセンタを提供。精密さが求められる航空業界や自動車業界等に適しています。
| 所在地 |
|---|
| 新潟県三条市西大崎1-16-11 |
| 電話番号 |
| 0256-38-2061 |
| 公式HP |
| http://www.jkm-japan.com/ |
ジェーケーエムの5軸マシニングセンタの例
5C5A-5X
引用元HP：ジェーケーエム公式HP
http://www.jkm-japan.com/
A軸（C軸）、B軸ともに、バックラッシがなく速度の安定性が高いDDモータを搭載。さらにスケールフィードバックを装備し、高精度な加工を実現しています。
新日本工機
新日本工機は大型工作機械の製造に特化し、高剛性と長寿命を実現する設計が特徴です。精度を保ちながら大型加工が可能で、導入前後のサポートも充実しています。
| 所在地 |
|---|
| 大阪府堺市南区高尾2-500-1 |
| 電話番号 |
| 072-271-1201 |
| 公式HP |
| https://www.snkc.co.jp/ |
新日本工機の5軸マシニングセンタの例
HPS-120A
引用元HP：新日本工機公式HP
https://www.snkc.co.jp/post_products/hps-a-b/
航空機向け部品の加工に適した横型5軸マシニングセンタです。コンパクトな主軸設計ながらも、旋回角度A軸±90度、C軸±270度とワイド可動域を実現します。
スギノマシン
スギノマシンは、省スペース設計の5軸マシニングセンタを取り扱っています。小型でありながらもパワフルな性能を兼ね備えているのが特徴です。
| 所在地 |
|---|
| 富山県滑川市栗山2880 |
| 電話番号 |
| （代表）076-475-5111、（営業）076-475-5113 |
| 公式HP |
| https://www.sugino.com/ |
スギノマシンの5軸マシニングセンタの例
セルフセンター H15B-5AX
引用元HP：スギノマシン公式HP
https://www.sugino.com/en/site/machining-center-e/sc-mc-type-sch15b-5ax.html
横型の同時5軸制御マシニングセンタです。軽量な移動体と高剛性なローラーガイドを搭載しています。
DMG森精機
グローバル展開するDMG森精機は、豊富な製品ラインナップが魅力です。さらに、5軸加工に精通したスタッフが多数在籍しており、手厚いサポートも用意されています。
| 所在地 |
|---|
| 東京都江東区潮見2-3-23 |
| 電話番号 |
| 03-6758-5900 |
| 公式HP |
| https://www.dmgmori.co.jp/ |
DMG森精機の5軸マシニングセンタの例
HSC 20 linear
引用元HP：DMG森精機公式HP
https://www.dmgmori.co.jp/products/machine/id=1496
機器面積3.5m2と省スペースながらも、高速加工を実現した門形タイプの5軸制御マシニングセンタです。
東台精機
東台精機は、台湾の工作機械メーカーです。サイズバリエーションが充実しており、設置スペースに合わせて選ぶことが可能。日本にも拠点を置きサービスを提供しています。
| 所在地 |
|---|
| 千葉県松戸市松戸 1307-1 松戸ビル 6F |
| 電話番号 |
| 047-712-0835 |
| 公式HP |
| https://www.tongtai.com.tw/jp/ |
東台精機の5軸マシニングセンタの例
CT-350
引用元HP：東台精機公式HP
https://www.tongtai.com.tw/jp/product-detail.php?id=427
コスパを追求した立形タイプの5軸マシニングセンタです。コンパクトながらも、AC軸にはパックラッシュのないローラーギヤカム機構を搭載しており、高い精度と剛性を実現します。
ニイガタマシンテクノ
ニイガタマシンテクノは、精密かつ大型部品の加工に強みを持つ5軸マシニングセンタを提供。細かく点検項目が設定された保守パックも用意されています。
| 所在地 |
|---|
| 新潟県新潟市東区岡山 1300 |
| 電話番号 |
| 025-274-5121 |
| 公式HP |
| https://n-mtec.com/ |
ニイガタマシンテクノの5軸マシニングセンタの例
HN63E-5X
引用元HP：ニイガタマシンテクノ公式HP
https://n-mtec.com/publics/index/220/
頑丈な躯体をもつHN63Eベースに5軸対応させた製品です。ニイガタマシンテクノの匠による丁寧なキサゲ作業が施された角スライド案内面を搭載しています。
ニデックオーケーケー
「重切削、高剛性」を追求した5軸マシニングセンタが特徴のニデックオーケーケー。手厚いサポートが用意されており、マシンの保証期間の長さにも注目です。
| 所在地 |
|---|
| 兵庫県伊丹市北伊丹 8-10 |
| 電話番号 |
| 075-280-3920 |
| 公式HP |
| https://www.nidec.com/jp/nidec-okk/ |
ニデックオーケーケーの5軸マシニングセンタの例
VB-X350
引用元HP：ニデックオーケーケー公式HP
https://www.nidec.com/jp/machine-tool/products/B700/M100/S102/NOKJ-VB-X350/
X軸ストローク500mm、Y軸ストローク480mmに対して、横幅2,000mm・奥行き2,910mmの小型5軸マシニングセンタ。マシンストロークに対してコンパクトな設計のため、省スペースで導入できるのが魅力です。
ハームレ
ドイツで創業したハームレ社は工作機械専門メーカーとして創業から70年以上の歴史があります。5軸マシニングセンタは3軸機械の延長ではなく改めて新しく設計・製作したものです。
| 所在地 |
|---|
| （愛知産業本社） 東京都品川区東大井2-6-8 |
| 電話番号 |
| 03-6800-1122 |
| 公式HP |
| https://www.aichi-sangyo.co.jp/aboutus/index.html |
ハームレの5軸マシニングセンタの例
マシニングセンタC12
引用元HP：愛知産業公式HP
https://www.aichi-sangyo.co.jp/products/hermle/C12.html
高速、安定した加工ができるハイデンハイン社のコントローラーを標準装備としており、データ入力、プログラム編集や繊細な切削が可能となっています。
ファナック
ファナックは数値制御装置や産業用ロボットで世界的に知られるメーカーです。工作機械分野においても高い評価を得ており、同社の5軸マシニングセンタは制御技術・機械性能を高い次元で融合した装置です。
| 所在地 |
|---|
| 山梨県南都留郡忍野村忍草3580 |
| 電話番号 |
| 0555-84-5555 |
| 公式HP |
| https://www.fanuc.co.jp/ |
ファナックの5軸マシニングセンタの例
マシニング系超精密加工機ロボナノα-NMiA
引用元HP：ファナック公式HP
https://www.fanuc.co.jp/ja/product/new_product/2018/201804_robonanoalphanmia.html
同時5軸制御を実現したマシニング系超精密加工機で、回転工具によるミリング加工やカンナのような非回転工具による引き切り加工ができます。
平安コーポレーション
平安コーポレーションは、高精度5軸マシニングセンタを開発・製造している静岡県のメーカーです。樹脂・軽金属・複合材加工や複雑形状加工など幅広い素材・加工に対応できます。
| 所在地 |
|---|
| 静岡県浜松市浜名区新都田1丁目5番2号 |
| 電話番号 |
| 053-428-5321（代） |
| 公式HP |
| https://www.heiancorp.com/index.html |
平安コーポレーションの5軸マシニングセンタの例
GFR-151MC-2214
引用元HP：平安コーポレーション公式HP
https://www.heiancorp.com/product-resin-gfr-151mc-2214.html
5軸ガントリーフロント型マシニングセンタで、樹脂や軽金属、モデル成形に対応。広可動域と傾斜・旋回ヘッドで複雑加工に適しています。
ホーコス
ホーコスは、同社独自のベッドレス構造を持ち、省スペース・高剛性設計の5軸マシニングセンタを製造販売しています。複合加工に対応した機種は工程を集約でき、工程の効率化と生産ラインを最適化できます。
| 所在地 |
|---|
| 広島県福山市草戸町3-12-20 |
| 電話番号 |
| 公式サイトに記載なし |
| 公式HP |
| https://www.horkos.co.jp/ |
ホーコスの5軸マシニングセンタの例
NJ35-5AX
引用元HP：ホーコス公式HP
https://www.horkos.co.jp/showroom/mac/product/nj35-5ax/
コンパクトで高剛性なベッドレス構造を採用した、省スペースで高精度同時5軸制御が可能な装置で、効率的な生産ラインを構築できます。
牧野フライス製作所
1937年創業の牧野フライス製作所は、精密加工を可能にする高精度な5軸マシニングセンタを提供。企業理念に掲げる「クオリティファースト」を徹底して追及しています。
| 所在地 |
|---|
| 東京都目黒区中根 2-3-19 |
| 電話番号 |
| 03-3717-1151 |
| 公式HP |
| https://www.makino.co.jp/ja-jp/ |
牧野フライス製作所の5軸マシニングセンタの例
a500Z
引用元HP：牧野フライス製作所公式HP
https://www.makino.co.jp/ja-jp/machine-technology/machines/horizontal-5-axis/a500z
4軸横形マシニングセンタa1nxシリーズをベースに、自社製の傾斜テーブルをZ軸に装着。横形マシニングセンタでイケールを使用した際も、上方位置まで高い切削条件での加工を可能とさせています。
松浦機械製作所
松浦機械製作所では、夜間や休日の稼働を可能にする「自動化・無人化システム」を提供。人手不足で悩む現場を、5軸マシニングセンタの無人運転でサポートしてくれます。
多様な製品ラインナップを提供しています。
| 所在地 |
|---|
| 福井県福井市東森田 4-201 |
| 電話番号 |
| 0776-56-8100 |
| 公式HP |
| https://www.matsuura.co.jp/japan/ |
松浦機械製作所の5軸マシニングセンタの例
MX-850 PC4
引用元HP：松浦機械製作所公式HP
https://www.matsuura.co.jp/japan/products/mx-series/mx-850
MXシリーズの中で大型ワークの加工に対応した5軸立形マシニングセンタ。オプションのPC4(フロアパレットシステム)に対応しており、24時間連続での自動運転が可能です。
三井精機工業
三井精機工業では、職人による丁寧なキサゲ作業によって高精度加工を実現。航空機エンジンや精密金型にも適した5軸マシニングセンタを提供しています。
| 所在地 |
|---|
| 埼玉県比企郡川島町八幡 6-13 |
| 電話番号 |
| 049-297-5555 |
| 公式HP |
| https://www.mitsuiseiki.co.jp/ |
三井精機工業の5軸マシニングセンタの例
HU50A-5X
引用元HP：三井精機工業公式HP
https://www.mitsuiseiki.co.jp/machine/horizontalmachiningcenter/hu50a-5x/
トラニオン方式の横形5軸マシニングセンタです。B軸摺動面に滑りと転がりの長所をかけ合わせたハイブリット方式を採用。剛性かつ滑らかな動きを実現しています。
安田工業
安田工業は、ミクロン単位の加工精度が魅力の5軸マシニングセンタメーカーです。高精度だけでなく、独自技術によって高剛性と安定性も兼ね備えています。
| 所在地 |
|---|
| 岡山県浅口郡里庄町浜中 1160 |
| 電話番号 |
| 0865-64-2511 |
| 公式HP |
| https://www.yasda.co.jp/ |

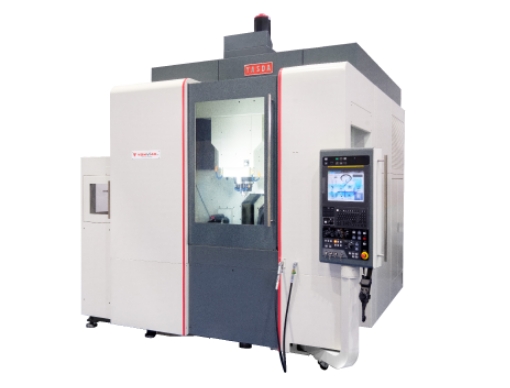

安田工業の5軸マシニングセンタの例
YBM Vi40 Ver.Ⅲ
引用元HP：安田工業公式HP
https://www.yasda.co.jp/about-product/products/ybmvi40/
複雑形状の加工ニーズに対応した5軸マシニングセンタ。ATCは工具60本の収納が標準となっていますが、オプションで100本まで追加することが可能です。
ヤマザキマザック
ヤマザキマザックは、高精度と省エネを両立する5軸マシニングセンタを製造。オンラインサポートデスクを設置して、顧客のトラブルに24時間対応しています。
| 所在地 |
|---|
| 愛知県丹羽郡大口町竹田 1-131 |
| 電話番号 |
| 0587-95-9305（愛知テクニカルセンター） |
| 公式HP |
| https://www.mazak.com/jp-ja/ |
ヤマザキマザックの5軸マシニングセンタの例
VARIAXIS i-700 NEO
引用元HP：ヤマザキマザック公式HP
https://www.mazak.com/jp-ja/products/variaxis-i-neo/
同時5軸制御の立形マシニングセンタで、重切削や高速切削に対応した主軸を標準装備しています。
リヒティ（シーケービー）
リヒティ エンジニアリングはスイスGFMグループの一員であり、スイスに拠点をおいています。国内では株式会社シーケービーなどにより輸入・販売が行われています。
| 所在地 |
|---|
| Kanalweg 4, CH-3550 Langnau, Switzerland |
| 電話番号 |
| +41 34 409 35 55 |
| 公式HP |
| https://www.gfms.com/com/en/machines/milling/liechti-engineering.html |
リヒティ（シーケービー）の5軸マシニングセンタの例
タービンブレード加工用5軸マシニングセンタ（Turbo-millシリーズ）
引用元HP株式会社シーケービー公式HP
hhttps://www.ckb.co.jp/product/1127/
リヒティ エンジニアリングのTurbo-millシリーズは、強固な機械剛性による高速・高精度加工が可能である点を特徴とする5軸マシニングセンタです。
5軸制御横形マシニングセンタと5軸制御立形マシニングセンタは、主軸の配置や適用用途において異なる特性を持つ機械です。それぞれについて解説します。
5軸制御立形
マシニングセンタ
主軸が垂直に配置されており、工具が上下方向に動いてワークピースを加工する機械です。小型から中型の部品、特に片面加工や多面加工が必要なワークピースに適しています。さらに詳しく解説します。
5軸制御横形
マシニングセンタ
主軸が水平に配置されており、工具が水平方向に動いてワークピースを加工する機械です。大型で重い部品や複雑な形状の多面加工が必要な部品の加工に向いています。さらに詳しく解説します。
