公開日： ｜最終更新日時：

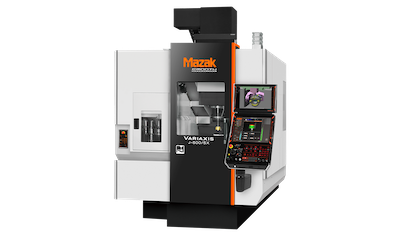

本記事では、ヤマザキマザックが提供しているVARIAXIS j-500/5Xを紹介しています。マシンの特徴や製品スペックなどを調査してまとめていますので、導入を検討している、5軸加工機の情報を集めているといった方はぜひ参考にしてください。
剛性の高い両端支持タイプのチルト・ロータリーテーブルを搭載している多面・同時5軸加工 立形マシニングセンタです。高精度の加工を可能にしている点に加えて、使いやすさも追求している点もポイント。多彩な材質に適応する高剛性・高回転主軸を備えています。
j-500/5Xは、両端支持タイプのチルト・ロータリーテーブルを搭載しています。こちらのチルト・ロータリーテーブルは、精度・剛性・耐久性に優れたローラギアカムを採用。バックラッシをなくすことによって高精度・高効率な加工に繋げています。また、同時5軸制御によって3次元曲面加工にも対応が可能です。
加えて直線軸ローラガイドを採用していることから、高剛性でも動摩擦力を抑えられ、長期にわたり信頼性の高い加工・メンテナンスフリーを実現するのもポイントです。
| テーブル | テーブル作業面の大きさ | Φ500 mm × 400 mm |
|---|---|---|
| 最大積載ワーク寸法 | Φ500 mm × 350 mm | |
| 最大積載質量（等分布） | 200 kg | |
| 主軸 | ツールシャンク形式 | BT40 |
| 最大回転速度 | 12000 min-1 | |
| 最大トルク (40% ED) | 65.1 N･m | |
| 最大トルク (連続定格) | 47.7 N･m | |
| 主軸用電動機 (40% ED) | 11 kW (15 HP) | |
| 主軸用電動機 (連続定格) | 7.5 kW (10 HP) | |
| 自動工具交換装置 | 工具収納本数 | 18 |
| 最大工具径 | Φ90 mm | |
| 最大工具径 (隣接なし) | Φ130 mm | |
| 最大工具長（ゲージラインより） | 300 mm | |
| 最大工具重量 | 8 kg | |
| 移動量 | X軸 | 350 mm |
| Y軸 | 550 mm | |
| Z軸 | 510 mm | |
| A軸 | -120° - +30° | |
| テーブル上面から主軸端面までの距離 (テーブル水平) | 50 mm to 560 mm | |
| 早送り速度 | X軸 | 30000 mm/min |
| Y軸 | 30000 mm/min | |
| Z軸 | 30000 mm/min | |
| 機械寸法 | 幅 × 奥行 (MAZATROL SmoothX) | 2565 mm × 3225 mm |
| 高さ | 2840 mm | |
| 機械質量 | 7000 kg |
ヤマザキマザックの多面・同時5軸加工 立形マシニングセンタ「VARIAXIS j-500/5X」を紹介しました。両端支持タイプのチルト・ロータリーテーブルを搭載しており高い精度での加工が可能である点に加え、同時5軸制御により3次元曲面加工にも対応しているマシンです。機械前面にマガジンを配置しているといったように、使いやすさを追求したマシンでもある、という点も注目しておきたいポイントです。
